AVL树

为了解决二叉排序树在极端情况下(如数列有序)退化成线性表，导致树高为元素个数，从而使得各操作(如插入、删除、查询)的效率由O(log(n))降低为O(n)的问题，由此有了平衡二叉排序树。

所有的平衡二叉排序树仅在平衡条件上有所区别，剩下的基本相同，本质上都是二叉排序树。

性质(平衡条件)

|H(left) - H(right)| <= 1

即任意节点处的左子树高度与右子树高度差小于等于1。

优点

由于对每个节点的左右子树的树高做出了限制，所以整棵树并不会退化成一个线性表，效率也不会降低。

思考

1、高度为H的BS树(二叉排序树)，所包含的节点数量在什么范围之内？

2、高度为H的AVL树，所包含的节点数量在什么范围之内？

对于思考1：

考虑节点的上界：若要保证树高为H，则最多可以有(2H-1)个节点(即满二叉树)。

考虑节点的下界：若要保证树高为H，则最少可以有H个节点，此时为最差情况，BS树已退化成链表。

所以思考1的节点数量范围为：H <= x <= (2H-1)

对于思考2：

考虑节点的上界：与思考1的上界相同，均在满二叉树的情况时达到最多节点数(2H-1)个节点。

考虑节点的下界：记 low(H) 代表高度为H的AVL树的最少节点数量，有low(1) = 1，low(2) = 2，low(3) = low(2) + low(1) + 1，则可得出递推公式：low(H) = low(H - 2) + low(H - 1) + 1

所以思考2的节点数量范围为：low(H - 2) + low(H - 1) + 1 <= x <= (2H-1)，low(1) = 1, low(2) = 2, H >= 3。

对于AVL树来说，近似将其节点范围看作1.5H <= x <= 2H -1，其节点数量与树高的关系总是log(n)的关系。

若节点数量有n个，树高最高为log1.5n，最低为log2n，也就证明当我们将n个节点插入AVL树中，其效率总为logn级别的。

AVL提高了传统二叉排序树的下界。

基本调整操作

左旋

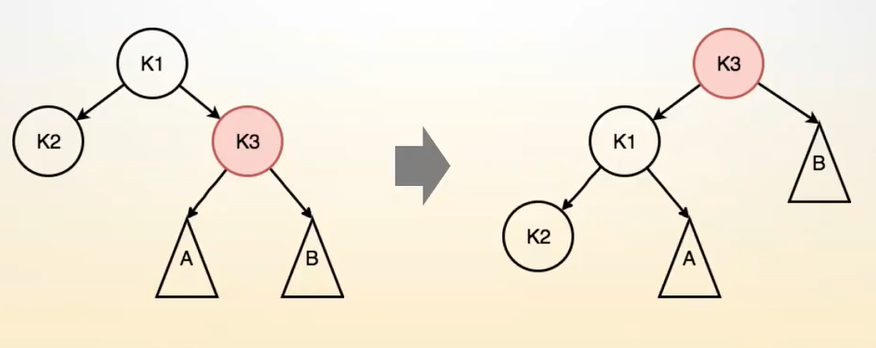

AVL树-左旋

若以根节点K1进行左旋，则整体掐着K1向左旋转(逆时针旋转)，K3成为K1的父节点，K1成为K3的左子树，K3原有的左子树变为K1的右子树，调整完之后的树仍然是二叉排序树。(以K1节点进行左旋，则K1节点的右子树的根节点变为左旋之后的新树的根节点K3，K3原有的左子树节点变为原来的根节点K1的右子树节点，而K1节点本身变为新根节点的左子树的根节点)

为何调整完之后的树仍然是二叉排序树？

简单证明：在上图的左边图中，本身是二叉排序树，A节点在K3节点左子树上，说明A节点的值小于等于K3结点的值；A节点同时在K1节点右子树上，说明A节点的值大于等于K1结点的值。当K3作为根节点，K1挂到K3的左子树上时，A节点则挂到K1节点的右子树上，K1节点的左子树不变。这样调整完之后的树仍然是二叉排序树。

右旋

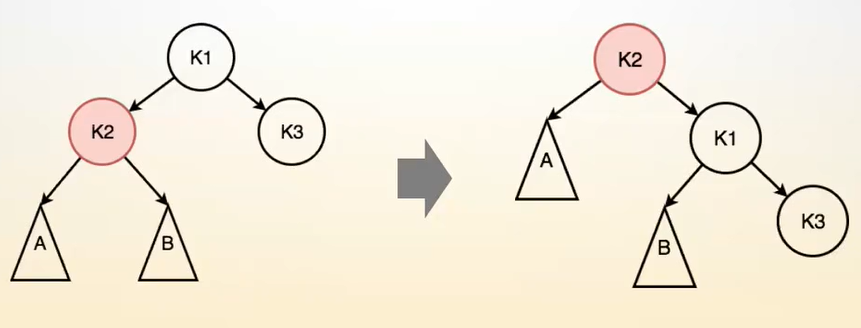

AVL树-右旋

类比于左旋。

失衡类型

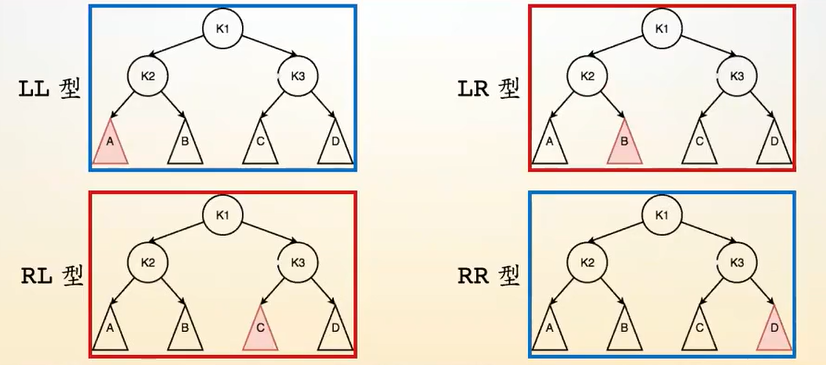

AVL树-失衡类型

当往一个二叉排序树中插入一个新节点时，出现了子树间高度差大于1的情况，则说明这个二叉排序树失衡。

由于是一个节点一个节点的插入，当第一次出现失衡时，左右子树间高度差应该为2(画图可知)。

对于上图，需要注意的是K1并不一定是整棵树的根节点，它是从下往上看第一个失衡的节点。

对于LL型失衡，如上图，若站在K1节点处，K1节点的左子树高度大于K1节点的右子树高度，并且高度差为2，K1节点的左子树的左子树仍然要高一些，则称这种失衡为LL型失衡(即某个节点的左子树高于右子树，其左子树的左子树也高于右子树)。

对于LR型失衡，某节点的左子树高于右子树，其左子树的右子树高于左子树。

RR型失衡可类比于LL型失衡，RL型失衡可类比于LR型失衡。

如何调整？

LL型失衡与RR型失衡的调整

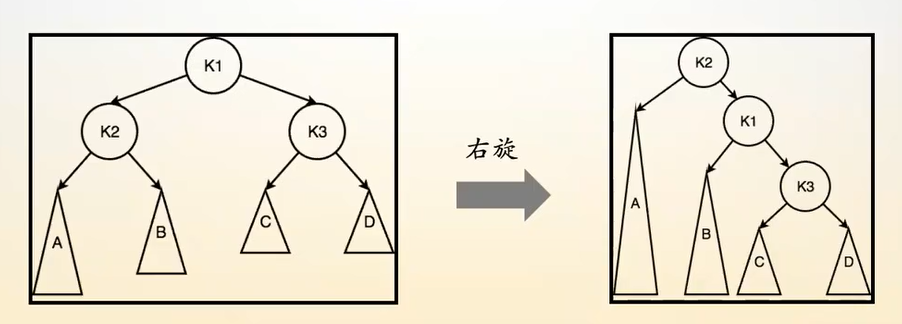

AVL树-LL型失衡

LL型失衡即左子树的左子树高度更高一些。

在LL型失衡中有如下关系存在：

以H(x)表示x节点子树的高度。

H(2) = H(3) + 2 = H(a) + 1 => H(3) = H(a) - 1 = max(H(c), H(d)) + 1 => H(a) = max(H(c), H(d)) + 2

H(b) = H(a) - 1 (若高度相同，不用插入新节点其本身就是失衡)

当这种失衡类型发生时，说明整棵树左边过重，则需要在第一个失衡处进行整个的大右旋，将其朝左边倾斜倾斜。

在大右旋调整后的树中有如下关系存在：

H(1) = max(H(c), H(d)) + 2 = H(b) + 1 (又H(a) = max(H(c), H(d)) + 2 = H(b) + 1，所以右旋后的树的H(1) = H(a)，站在K2节点处，左右子树高度相等，则平衡 )

H(b) = H(a) - 1, H(3) = max(H(c), H(d)) + 1 = H(a) - 1 (所以站在K1节点处，H(b) = H(3)，左右子树高度相等，则平衡，而原本A、B、C、D子树内部平衡，所以整棵树平衡)

RR型失衡与LL型失衡类似。

LR型失衡与RL型失衡的调整

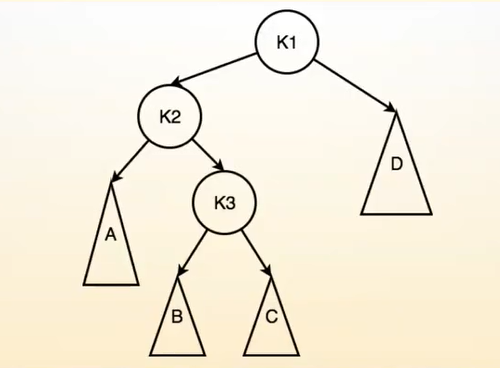

AVL树-LR型失衡(1)

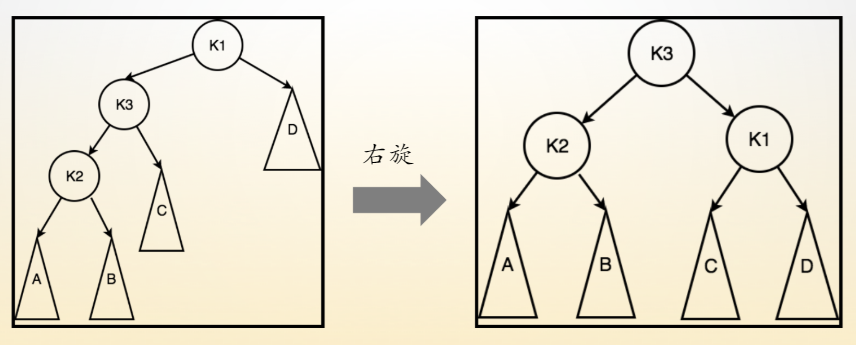

AVL树-LR型失衡(2)

LL型失衡即左子树的右子树高度更高一些。

在LR型失衡中有如下关系存在：

H(3) = max(H(b), H(c)) + 1

H(a) = h(3) - 1 = max(H(b), H(c))

H(2) = H3) + 1

H(d) = H(2) - 2 = H(3) - 1 = H(a)

在LR型失衡中表明左子树的右子树更深一些，所以首先将左子树的根节点进行小左旋，调整成LL型，然后再进行大右旋。

在LR型失衡中，将其小左旋后有如下关系存在：

H(2) = H(a) + 1

H(3) = H(a) + 2

H(d) = H(a)

小左旋后有H(3)与H(d)之间的高度差仍为2(此时K3已经K1左子树的根节点)，这个时候LR型失衡已经转为LL型失衡，此时再进行大右旋后调整完毕。此时有如下管辖存在：

H(d) = H(a) = max(H(b), H(c))

H(2) = H(a) + 1

H(1) = H(a) + 1

站在K3节点处看，左右子树高度相等，则平衡。

RL型失衡与LR型失衡类似。

代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
#include <iostream>
#include <cstdio>
#include <cstdlib>
#include <ctime>

//注意，若root的左右孩子指向空地址，则下面两段代码非法
//有两种解决方案，第一种特殊判断一下
//第二种采取虚拟空地址节点NIL的方法
#define LH(root) (root->lchild->h)
#define RH(root) (root->rchild->h)
#define VAL(root) (root->key)
#define MAX(a, b) ({ \
    __typeof(a) __a = (a), __b = (b); \
    __a > __b ? __a : __b; \
})

using namespace std;

typedef struct Node {
    //节点值和高度信息
    int key, h;
    struct Node *lchild, *rchild;
} Node, *pNode;

Node __NIL;
#define NIL (&__NIL)

//主程序运行前先初始化虚拟空地址节点
__attribute__((constructor))
void init_NIL() {
    NIL->key = 0;
    //保证若某个节点的孩子为空节点，再往下访问均是合法访问
    NIL->lchild = NIL->rchild = NIL;
    NIL->h = 0;
    return ;
}

pNode getNewNode(int key) {
    pNode p = (pNode)malloc(sizeof(Node));
    p->key = key;
    p->lchild = p->rchild = NIL;
    //默认情况下单独节点高度为1
    p->h = 1;
    return p;
}

//更新节点高度
void update_height(pNode root) {
    //某节点的高度为左右子树中节点最高的高度加一
    root->h = MAX(LH(root), RH(root)) + 1;
    return ;
}

//左旋操作
pNode left_rotate(pNode root) {
    printf("left rotate\n");
    pNode temp = root->rchild;
    root->rchild = temp->lchild;
    temp->lchild = root;
    //调整完之后需要更新高度
    //一定先更新原有根节点的高度，再更新新节点的高度
    update_height(root);
    update_height(temp);
    return temp;
}

//右旋操作
pNode right_rotate(pNode root) {
    printf("right rotate\n");
    pNode temp = root->lchild;
    root->lchild = temp->rchild;
    temp->rchild = root;
    update_height(root);
    update_height(temp);
    return temp;
}

pNode maintain(pNode root) {
    update_height(root);
    //若高度差小于等于1，则说明是平衡的，直接返回根节点
    if (abs(LH(root) - RH(root)) <= 1) return root;
    //确定是哪种失衡
    //若左子树高度大于右子树高度，确定为L?型失衡，否则是R?型失衡
    if (LH(root) > RH(root)) {
        //LR型
        if (RH(root->lchild) > LH(root->lchild)) {
            root->lchild = left_rotate(root->lchild);
        }
        //不管LR型还是LL型最后都会进行大右旋
        root = right_rotate(root);
    } else {
        //RL型
        if (LH(root->rchild) > RH(root->rchild)) {
            root->rchild = right_rotate(root->rchild);
        }
        //不管RL型还是RR型最后都会进行大左旋
        root = left_rotate(root);
    }
    return root;
}

//插入操作
pNode insert(pNode root, int key) {
    if (root == NIL) return getNewNode(key);
    if (root->key == key) return root;
    if (root->key > key) root->lchild = insert(root->lchild, key);
    else root->rchild = insert(root->rchild, key);
    return maintain(root);
}

//销毁操作
void clear(pNode root) {
    if (root == NIL) return ;
    clear(root->lchild);
    clear(root->rchild);
    free(root);
    return ;
}

void __output(pNode root) {
    if (root == NIL) return ;
    __output(root->lchild);
    printf("(%d, %d, %d)\n", VAL(root), VAL(root->lchild), VAL(root->rchild));
    __output(root->rchild);
    return ;
}

void output(pNode root) {
    printf("AVL tree : ======\n");
    __output(root);
    printf("-----------------\n");
    return ;
}

int main() {
    srand(time(0));
    #define MAX_OP 20
    int val;
    pNode root = NIL;
    for (int i = 0; i < MAX_OP; i ++) {
        val = rand() % 100;
        root = insert(root, val);
        printf("insert %d to tree\n", val);
        output(root);
    }
    return 0;
}
